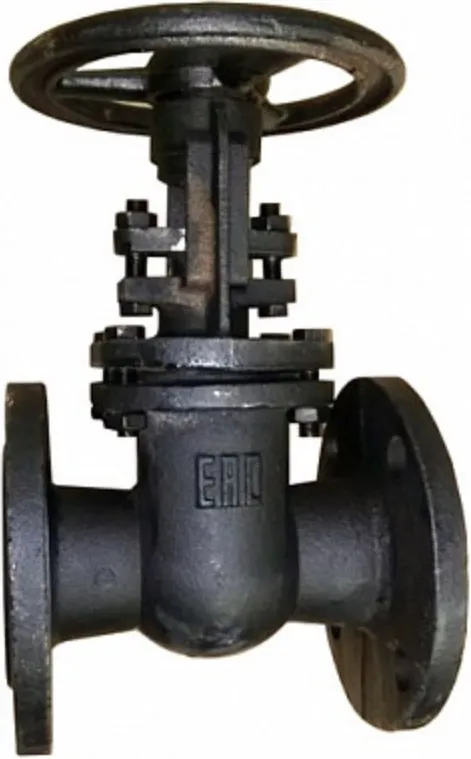

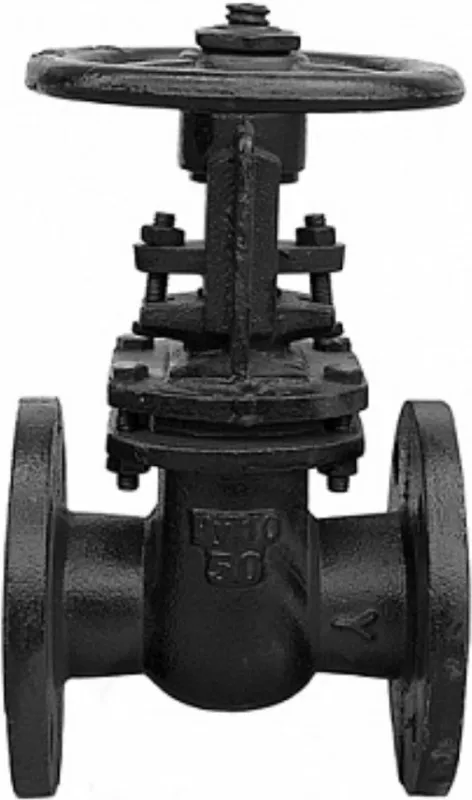

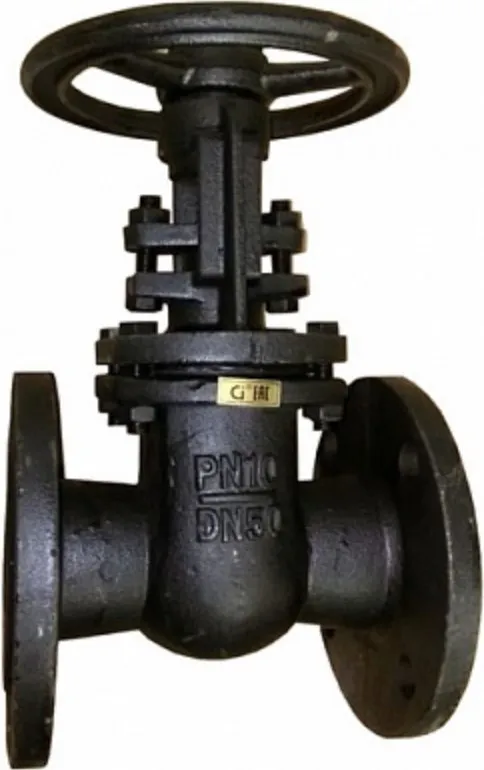

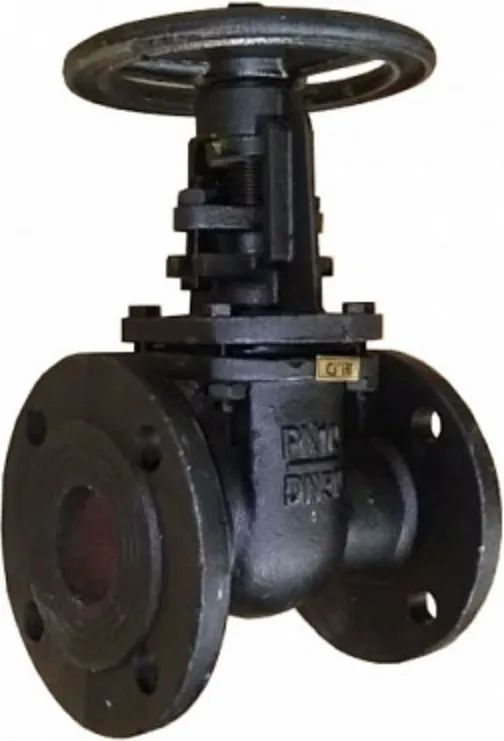

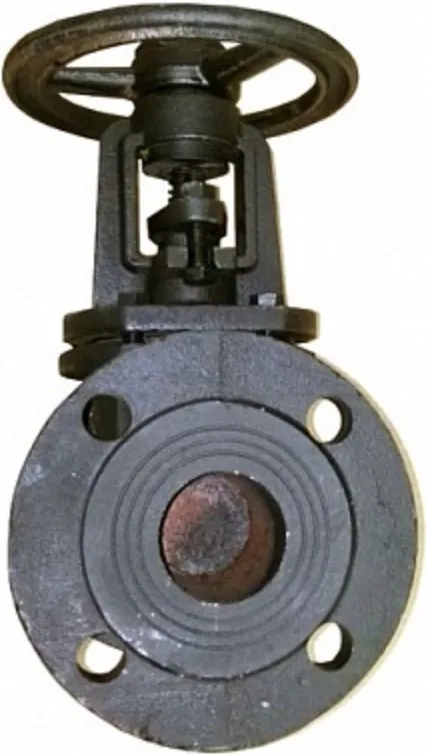

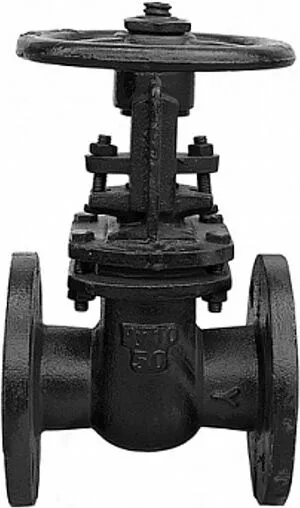

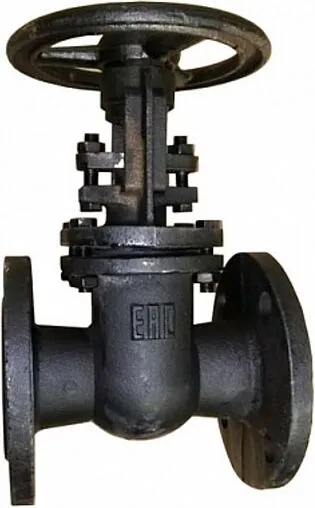

Задвижка клиновая фланцевая Ду100 Ру10 Ci 30ч6бр 04.01.0000100

Увеличить

Производитель: Ci

Коллекция: 30ч6бр

Страна бренда: Китай

Гарантия: 1 год

Продукт: задвижка

Тип: клиновая

Назначение: вентиляция, горячее водоснабжение, отопление, пожаротушение, холодное водоснабжение

Монтажная длина: 230 мм

Запорное устройство: клин

Рабочее давление: 10 бар

Диапазон температур рабочей среды: -0…+225 °С

Размеры: Ду100

Информация о товаре

Характеристики
Описание

Размеры:

Дата обновления цены: 04.04.2025

Сообщить о поступлении

Удобные способы
оплаты

Обмен и возврат
в течение 7 дней

Привезем гарантийный
талон, товарный
и кассовый чеки

Всегда актуальные
цены на сайте

Гарантируем безопасность всех переданных данных

Характеристики товара Задвижка клиновая фланцевая Ду100 Ру10 Ci 30ч6бр 04.01.0000100

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Производитель

Ci
Коллекция

30ч6бр
Артикул

04.01.0000100
Страна бренда

Китай
Страна производства

Китай
Гарантия

1 год
Продукт

задвижка
Тип

клиновая
Назначение

вентиляция, горячее водоснабжение, отопление, пожаротушение, холодное водоснабжение
Область применения

промышленная
РАЗМЕРЫ, ОБЪЕМ И ВЕС
Монтажная длина

230 мм
Вес

20.1 кг
КОНСТРУКЦИЯ
Материал

чугун
Покрытие

без покрытия
Цвет

черный
Конструктивное исполнение штока

невыдвижной
Запорное устройство

клин
Материал запорного устройства

чугун
Управление

механическое
Вид ручки

маховик
Материал ручки

чугун
Цвет ручки

черный

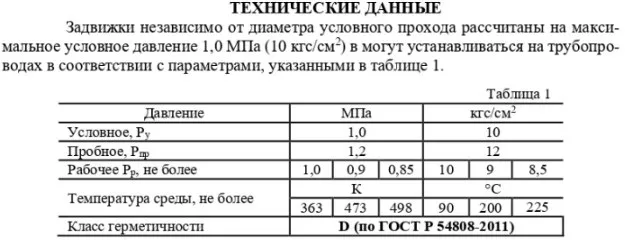

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочее давление

10 бар
Диапазон температур рабочей среды

-0…+225 °С
Рабочая среда

вода, пар
ПОДКЛЮЧЕНИЯ
Способ соединения

фланцевый
Диаметр подключения (1)

100 мм
Диаметр подключения (2)

100 мм

Описание

Задвижки чугунные Ci З0ч6бр применяются в качестве запорных устройств на трубопроводах для перекрытия потока среды.

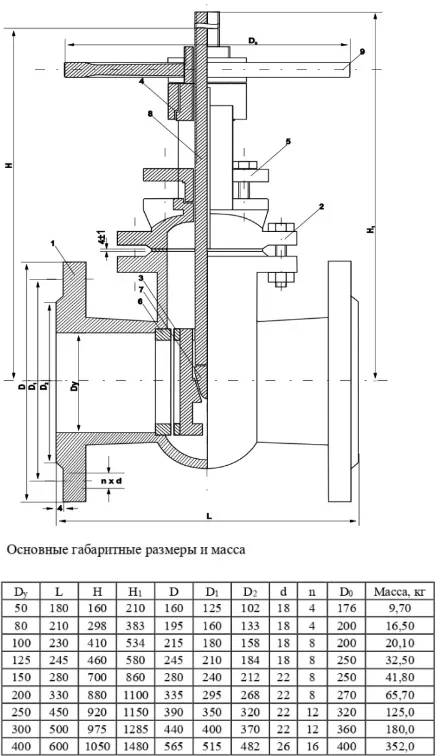

Задвижка состоит из следующих основных деталей:
корпуса 1, крьшки 2. дисков 3, втулки резьбовой 4, фланца сальника 5, колец уплотнительных 6. клина съемного 7. шпинделя 8. маховика 9.

Запирание задвижек Ci З0ч6бр с ручным управлением происходит при вращении маховика по часовой стрелке. При этом шпиндель через втулку резьбовую получает поступательное движение, передающееся на шиберы.

В крайнем положении шиберов при создании на маховике необходимого усилия обеспечивается плотное перекрытие прохода.
