Сетка сменная для фильтров Valtec VT.0117.N.05

Описание

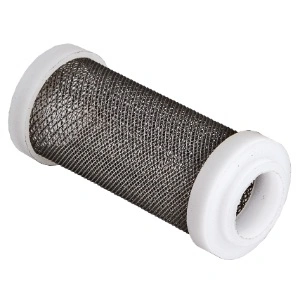

Фильтрующий элемент для самоочищающегося фильтра VALTEC серии VT.0117.N

Назначение и область применения.

VT.0117.N Промывной (самоочищающийся) элемент VALTEC имеет запатентованную конструкцию, позволившую уменьшить размеры изделия и обеспечить высокую степень очистки рабочей среды (воды, сжатого воздуха, масла, жидких углеводородов и др.).

Фильтрующий элемент VT.0117.N.05 для самоочищающегося фильтра VT.389.N.05 объединяет первичную и вторичную сетки, выполненные из нержавеющей стали.

Фильтрующие элементы являются основной функциональной деталью промывных каскадных фильтров VT.389. Фильтрующие элементы задерживают в фильтровальной камере нерастворимые механические частицы, очищая от них поток рабочей среды. Прежде всего, это достигается каскадной, двухступенчатой, фильтрацией сквозь концентрически расположенные цилиндрические сетки с ячейками.

Конструкция и материалы.

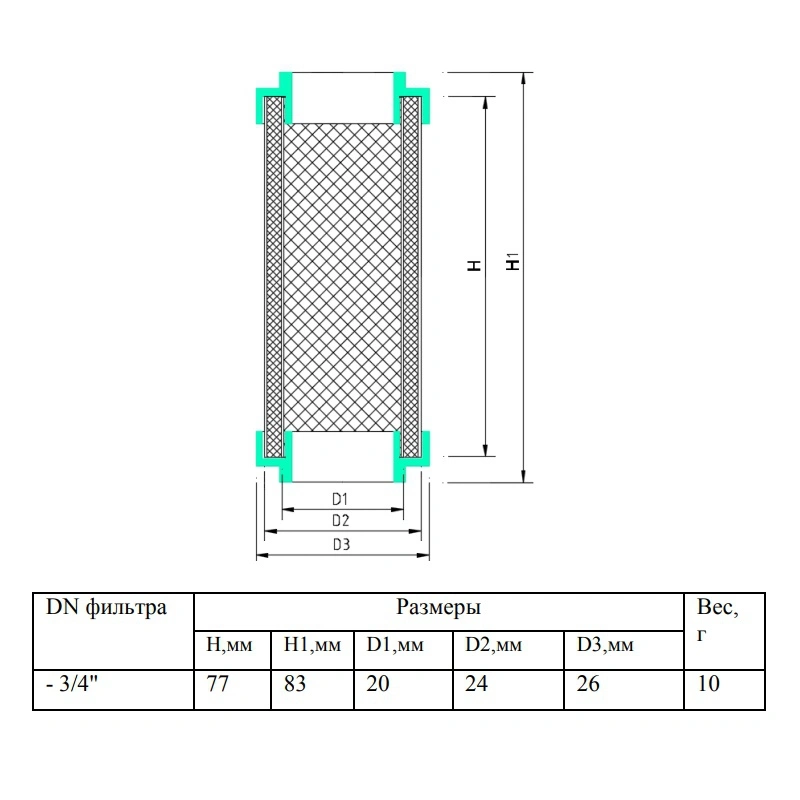

Фильтрующий элемент состоит из двух цилиндрических сеток, расположенных соосно. Внутри располагается сетка с ячейкой 1000 мкм, снаружи с ячейкой 250 мкм. Сетки изготовлены из нержавеющей стали AISI 316 (российский аналог 03Х16Н15М3), стойкой к остаточному хлору. Сварка полотен сеток выполнена электроконтактным методом. Сетки располагаются между верхней и нижней обоймами из полипропилена.

Рекомендации по монтажу.

Для замены фильтроэлемента в промывном каскадном фильтре необходимо открутить колбу фильтровальной камеры и извлечь вышедший из строя элемент. Новый фильтрующий элемент устанавливается в специальное посадочное место корпуса фильтра .

При установке следует следить за тем, чтобы сетчатые цилиндры не вышли из паза пластиковых обойм.

После монтажа фильтрующего элемента колбу фильтровальной камеры следует завинтить обратно, не забыв установить прокладку между колбой и корпусом.

Гарантийный срок - Семь лет (восемьдесят четыре месяца) с даты продажи конечному потребителю
