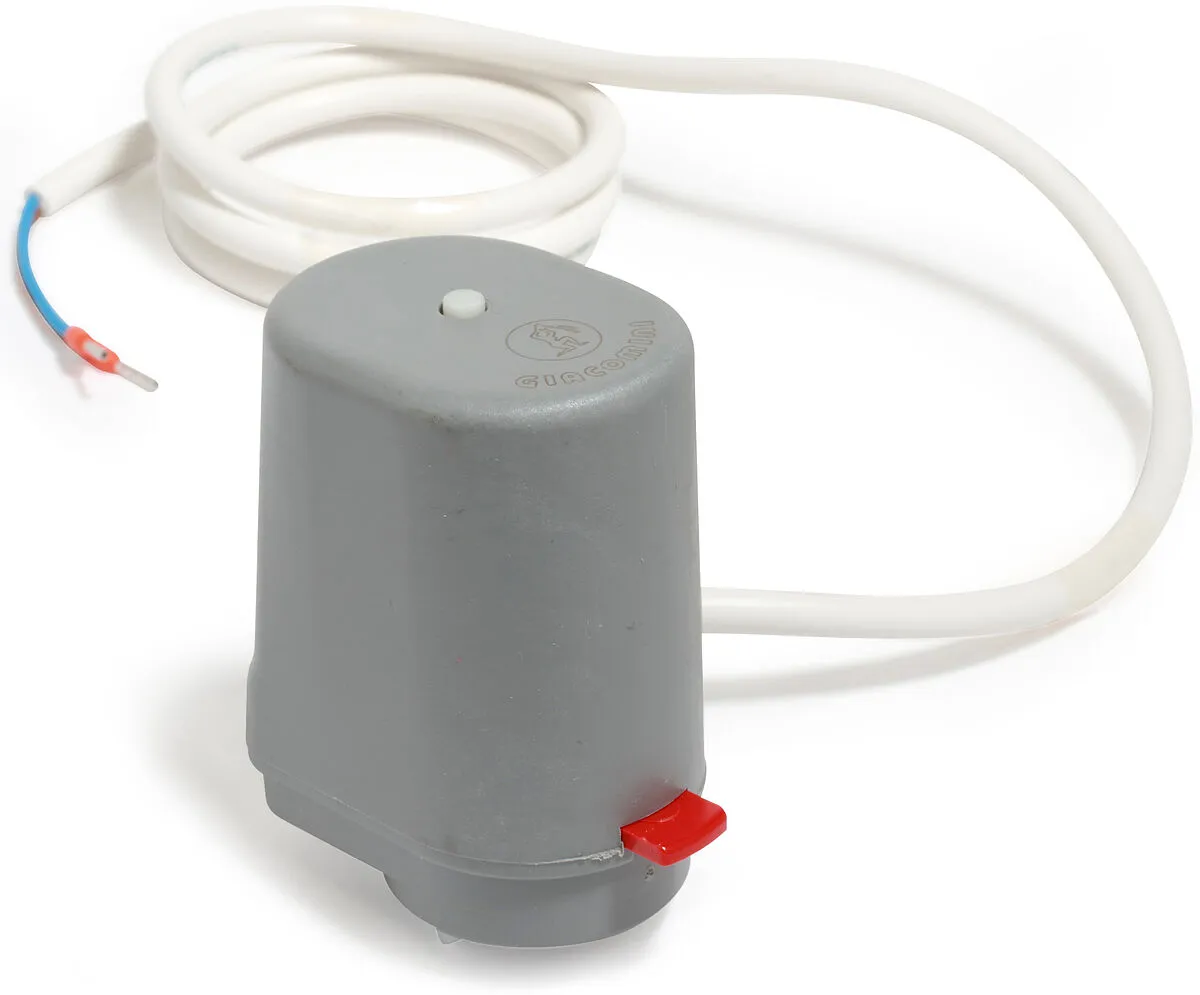

Сервопривод электротермический НЗ 220 B Giacomini R473X221

Описание

Электротермические приводы GIACOMINI серии R473

Описание

В целях обеспечения оптимального контроля температуры в помещении, для достижения синергетического эффекта энергоэффективности и высокого уровня комфорта, рекомендуется применение электротермических приводов на распределительных коллекторах, клапанах радиаторов, снабженных термостатической функцией, или клапанах теплообменников. Электрические приводы серий R478 и R473 отличают полностью бесшумный режим работы, высокая надежность и большой срок эксплуатации, поскольку в них отсутствуют механизмы, подверженные износу, и достаточно медленный цикл закрытия предотвращает возникновение гидравлического удара. Механизм управления включает твердотельный элемент, управляемый термоэлектрическим резистором с положительным температурным коэффициентом (ПТК) с низким потреблением электроэнергии.

Электрические приводы серии R473 – нормально закрытые (НЗ); обеспечивают открытие клапана и гидравлическую циркуляцию контуров при подаче напряжения, снабжены двухпроводным кабелем для подсоединения к комнатным термостатам или регуляторам температуры.
Модификация R473M снабжена микровыключателем конца хода для пусковых реле или отключающих клапанов.
Модификация R473V оборудована варистором для установки в электрических сетях, характеризующихся внезапными перепадами сетевого напряжения, для защиты от повреждений электронных элементов.
Модификация R473MV комплектуется варистором и микровыключателем конца хода.
Указанные модели снабжены механизмом ручной блокировки в положении
открытия, что упрощает монтаж изделия на клапаны и позволяет производить
техническое обслуживание электроустановки без прерывания циркуляции
воды в гидравлической системе.

Технические характеристики

Изделие соответствует техническим требованиям Директив B.T. 73/23/CEE и 93/68/CEE, ТР ТС 004/2011, также имеет сертификат ENEC 03 и сертификат EAC

• При отсутствии электрического тока: R473 нормально закрыт (НЗ)
• Рабочий ход – линейное перемещение 2,4 мм
• Класс пылезащиты: 2
• Напряжение электрического разряда: 4 кВ
• Класс защиты электрического оборудования: IP40
• Защита от непосредственного контакта посредством двойной изоляции: (Класс II)
• Тип кабеля питания: H05 VV-F 0,9 м
• Время открытия при комнатной температуре для модификаций R473 230 В – 6 минут
• Допустимая рабочая температура в помещении: -5°C – +50°C
• Температура хранения: -20°C – +65°C
• Огнеупорный материал корпуса: PBT V0-UL94
• Монтаж: вертикально над клапаном или горизонтально
• Быстроразъемное соединение, стандарт Giacomini
• Механический указатель положения клапана
• Нормально разомкнутый микровыключатель с НЗ клапаном (R473M-R473MV)
