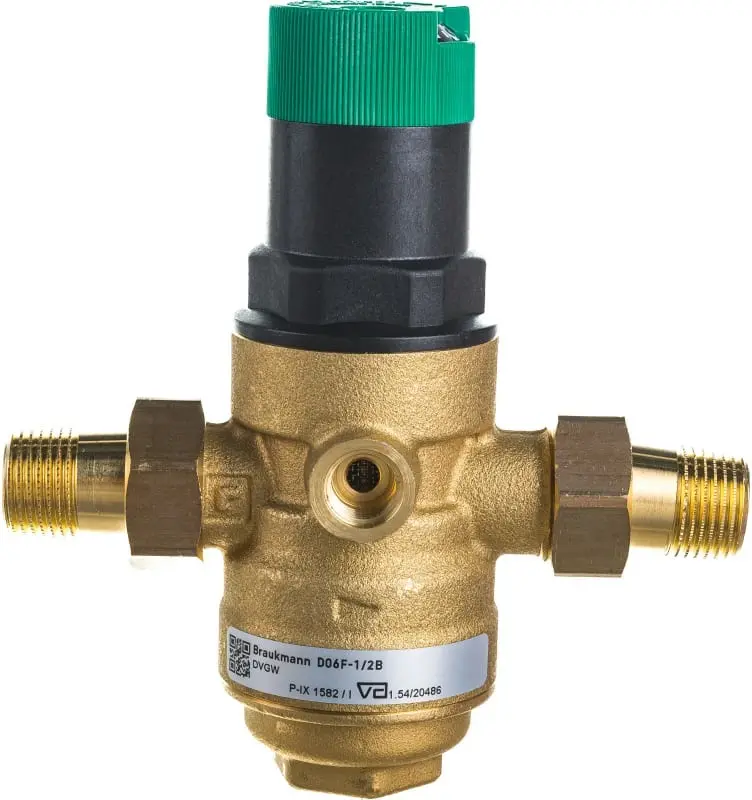

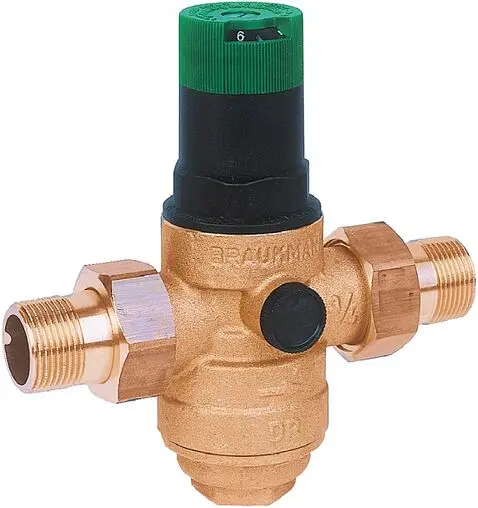

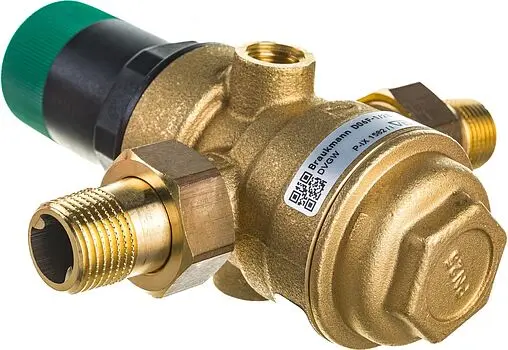

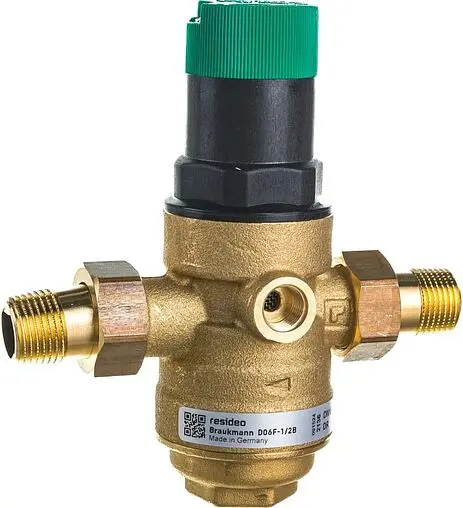

Редуктор давления мембранный 1" Honeywell-Braukmann D06F-1"B HWLARM002

Описание

Редукционный клапан Honeywell-Braukmann D06F-1"B

Редукционный клапан D06F является надежной защитой установок водоснабжения от воздействия слишком высокого давления, возникающего в водопроводной сети. В пределах своих технических характеристик клапаны могут использоваться, как в бытовых, так и в промышленных установках. С помощью клапана с понижением давления можно также поддерживать постоянный уровень установленного давления на выходе, даже при наличии скачков входного давления. Поддержание выходного давления на постоянном уровне сводит к минимуму шум потока воды.

Особенности:

• Компактная конструкция
• Простота монтажа, уход и техническое обслуживание без демонтажа из трубопровода
• Поставляется в комплекте с резьбовыми фиттингами (американками)
• Сбалансированное по давлению седло клапана компенсирует любые скачки входного давления
• Может быть модернизирован до комбинированного фильтра с обратной промывкой — установкой фильтрующей колбы

Конструкцуия:

• корпуса с внешней резьбой и резьбовыми отверстиями для манометра (оба на выходе). Манометры не входят в комплект поставки
• присоединительных штуцеров с наружной резьбой
• вкладыша клапана с диафрагмой и седлом клапана
• встроенный фильтр для защиты седла клапана с сеткой 0,16 мм

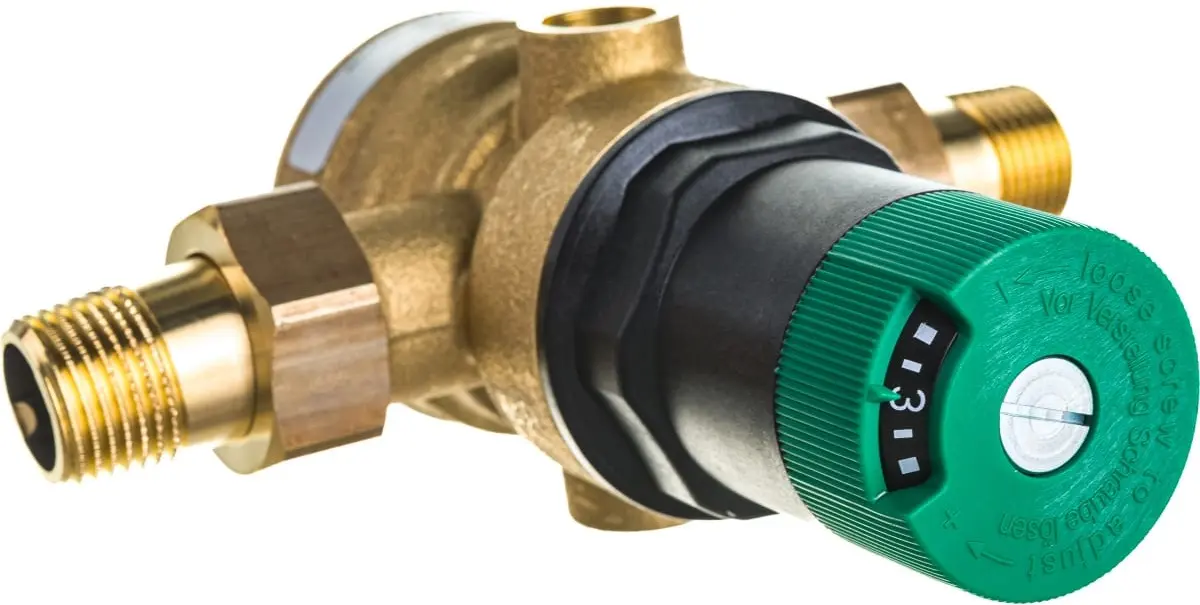

• пружинный стакан с регулировочной ручкой и установочной шкалой

Принцип действия: Клапан работает по принципу уравнивания усилий. Усилие диафрагмы направлено против силы распрямления пружины. Если впускное давление, а вместе с ним и нажим диафрагмы, уменьшается в результате забора воды, то большее давление пружины вызывает открытие клапана. Выпускное давление повышается до тех пор, пока усилия диафрагмы и пружины вновь не уравняются. Скачки давления на входе не оказывают влияния на давление, установленное на выходе.

Материалы:

- латунный корпус
- латунные резьбовые соединения
- вкладыш клапана из высококачественного синтетического материала EPDM
- сетчатый фильтр из нержавеющей стали - чаша фильтра из латуни (клапан на горячую воду) или синтетического материала (клапан на холодную воду)
- армированная волокном мембрана из EPDM
- уплотнения из EPDM
- регулировочная пружина из пружинной стали.

Редукционные клапаны D06F следует устанавливать:

• Если статическое давление превышает максимально допустимое для данной системы значение
• Для защиты от шума, когда давление в точках выпуска превышает 5 бар
• Если при использовании системы повышения давления требуется несколько зон давления
• Если требуется устранить флуктуации давления в оборудовании, находящемся ниже по направлению потока воды
• Для достижения постоянного уровня впускного и выпускного давления в оборудованных насосом системах повышения давления

Аналог - Редуктор давления Goetze G06F-1H (SP)

Комплект поставки
• Клапан в сборе
• Комплект фитингов с наружной резьбой (2 комплекта в составе накидной гайки, уплотнительного кольца и патрубка с наружной резьбой)
• Инструкция по монтажу
• Паспорт изделия
