Описание

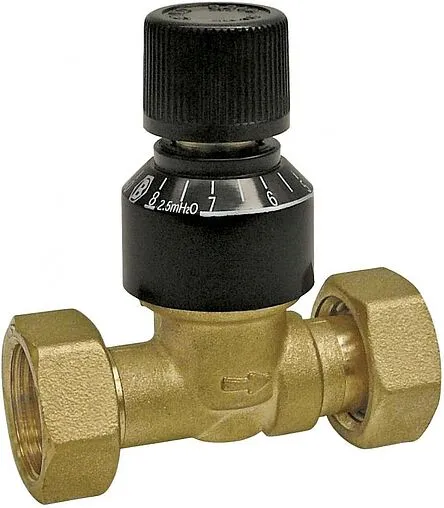

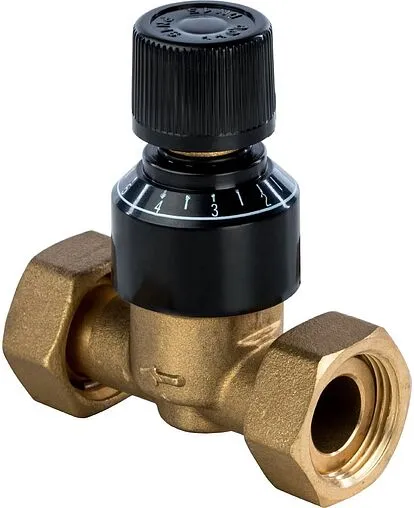

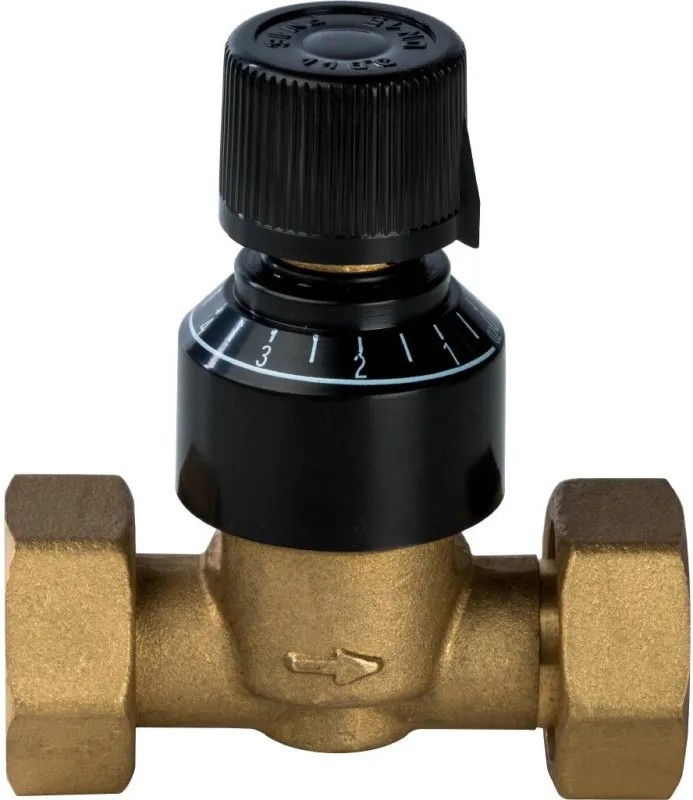

Дифференциальный перепускной клапан BARBERI серии 615
Назначение
В системах с переменным расходом, управляемых регулирующими клапанами (например, такими как термостатические клапаны, электротепловые приводы, зонные клапаны), модулирование и перекрывание вентилей на терминалах приводят к уменьшению расхода с последующим возрастанием напора на остающихся открытыми терминалах.
Дифференциальный перепускной клапан (называемый также байпасным клапаном): - ограничивает до величины настройки разницу давлений между двумя точками контура, в котором он установлен, что обеспечивает работу насоса с величиной напора, более близкой к проектному значению, и повышает его к.п.д.; - перебрасывает избыток теплоносителя из линии подачи в линию возврата пропорционально числу закрывающихся или модулируемых терминалов; - предотвращает износ и образование шума (обычно шипения и свиста) на модулируемых устройствах, вызываемые увеличением скорости прохождения теплоносителя через эти устройства.
Дифференциальный перепускной клапан устанавливается, например, на входе и выходе насоса между линиями подачи и возврата, в основании или в вершине стояков, между линиями подачи и возврата групп распределения и регулирования, на входе и выходе распределительных коллекторов. Настройка клапана соответствует гидравлическому сопротивлению в контуре с наиболее неблагоприятными условиями на выходе клапана или, если он установлен вблизи насоса, проектному значению напора этого насоса. Для перепуска с большим расходом можно установить батарею параллельно подсоединенных клапанов.
технические характеристики
- Максимальная рабочая температура: - 95 ° C
- Максимальное рабочее давление: - 10 бар

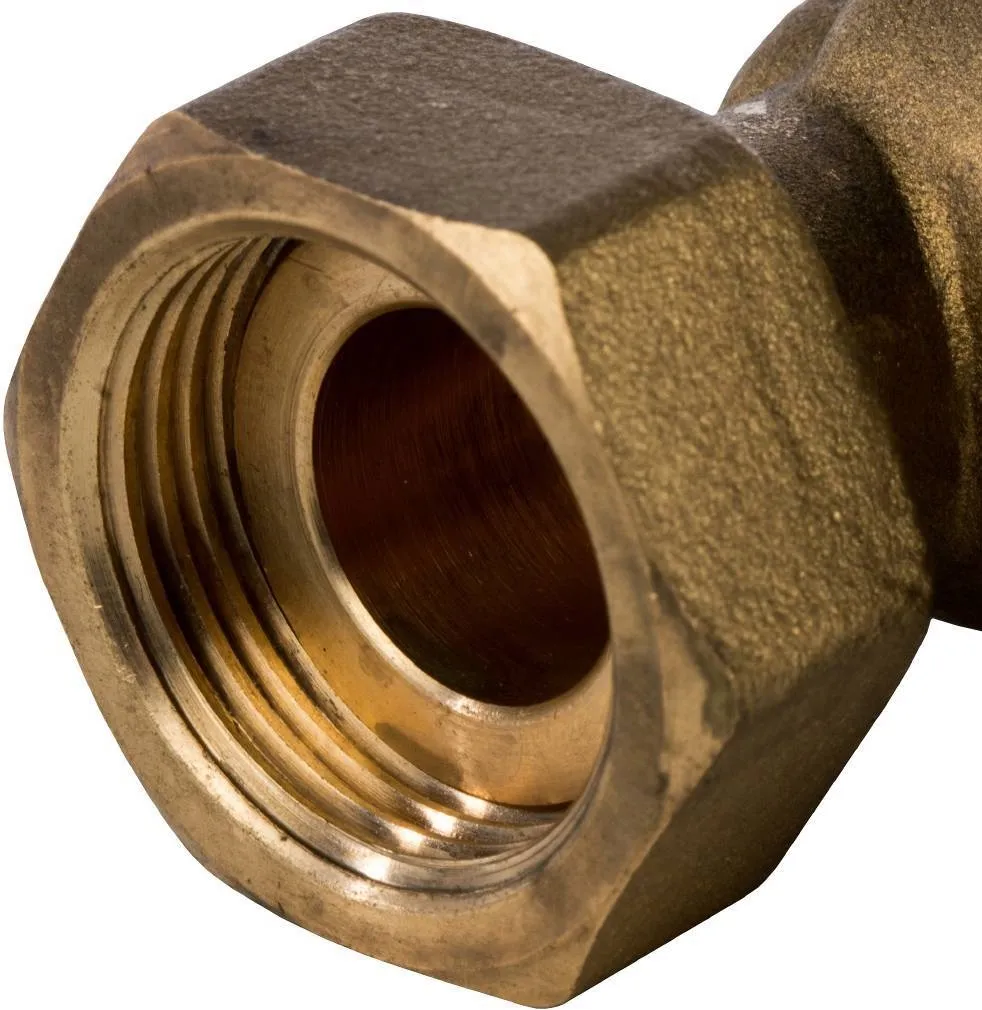

- Соединения: - G 3/4F

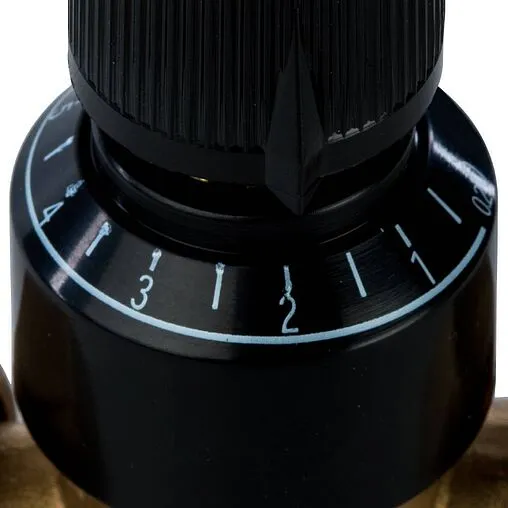

- Диапазон настройки: - 0, 2 - 2, 5м (art.615)
- Совместимые жидкости: - вода для систем отопления, смеси воды с гликолем (максимум 30%),
