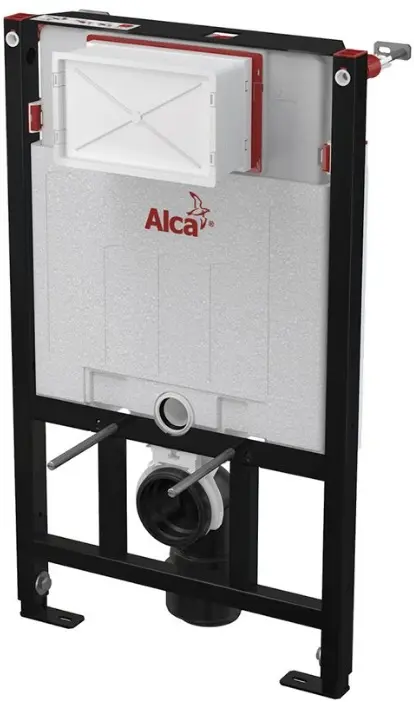

Инсталляция для подвесного унитаза AlcaPlast Sadromodul AM10⅛50-0001

Описание

AM101/850 Sadromodul
СКРЫТАЯ СИСТЕМА ИНСТАЛЛЯЦИИ ДЛЯ СУХОЙ УСТАНОВКИ (ДЛЯ ГИПСОКАРТОНА)
Область применения:
-Для подвесных унитазов
-Для монтажа к несущей стене или в гипсокартонную конструкцию
-Для пола с толщиной стяжки 0 – 200 мм с возможностью регулировки
-Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм
Свойства:
-Содержит дозатор таблеток для унитаза
-Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм
-Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
-Содержит дозатор таблеток для унитаза
-Конструкция рамы позволяет производить монтаж к профилю для гипсокартона, предназначенного для этих целей или к несущей стене
-Установленная система закрывается гипсокартонными листами и не нуждается в дополнительных крепёжных элементах
-Конструкция полистирольной изоляции, предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
-Возможность установки кронштейна с переходом DG1/2", для подключения сиденья-биде или бидетты
-Двойной смыв, независимо регулируемый, с гигиеническим резервом
-Подходит для установки пневматического или сенсорного смыва
-Совместима со всеми кнопками управления Alcaplast
-Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
-Подвод воды к задней стенке бачка или вверху бачка
-Возможность сервиса без использования инструментов
-Крышка сервисного отверстия облегчает монтаж и защищает от влаги и грязи

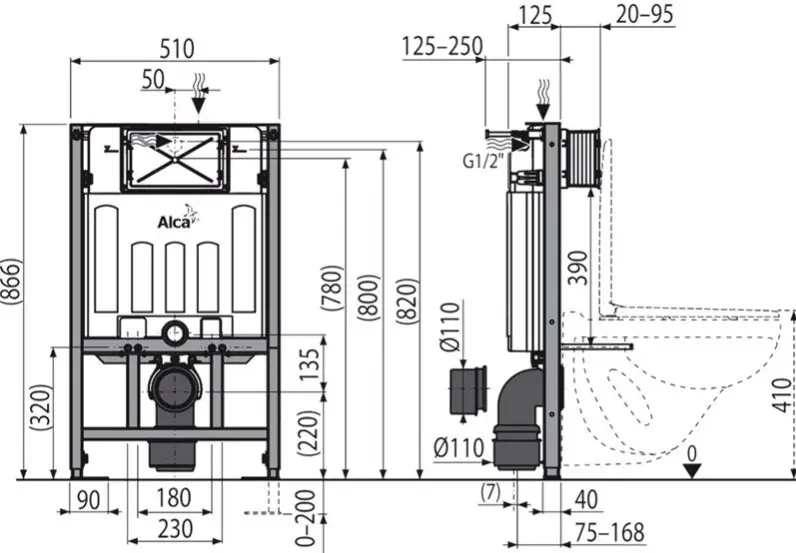

-Монтажная глубина рукава регулируется от 20 до 95 мм
-Монтажная глубина – 125 мм, со стоковым коленом – 160 мм
-Регулируемые выдвижные ноги в диапазоне 0 – 200 мм
-Материал несущей конструкции: металл обработанный порошковой краской
Нормы и стандарты:
ČSN EN 14124, EN 14055
Технические параметры:
Подвод воды к задней стенке бачка или вверху бачка с помощью монтажных отверстий G1/2"
Рабочий диапазон давления 0,05 – 0,8 МПа
Рекомендуемый диапазон давления 0,3 – 0,5 МПа
Большой смыв 6 – 9 л
Малый смыв 2,5 – 3,5 л
Стандартные настройки большого смыва 6 л
Стандартные настройки малого смыва 3 л
Гигиенический резерв 3 л
Объем воды в бачке 9 л
Несущая способность 400 кг
Содержание комплекта:
-Бачок с впускным и сливным механизмом
-Самонесущая рама
-Резьбовое соединение 1/2" для подвода воды со встроенным угловым вентилем Schell 1/2"–3/8"
-Толкатели механизма 2 шт.
-Монтажный набор: шуруп Ø8×60 – 4 шт., дюбель Ø12 – 4 шт.
-Крепежный материал для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
-Стоковое колено HT90/110, полипропилен
-Прокладка, патрубок полипропилен, манжета
-Прокладка, патрубок полипропилен, уплотнение патрубка
-Монтажный комплект крышек для защиты технических отверстий при установке системы
-Рукав сервисного отверстия легко укорачивается, в комплекте 4 шурупа для его крепежа
