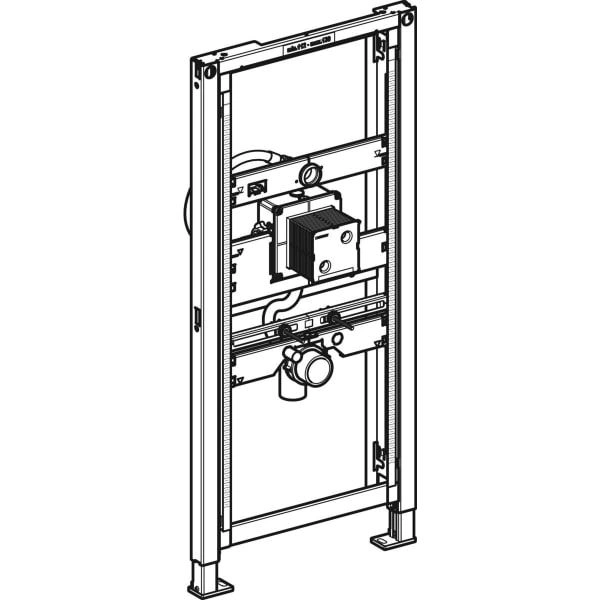

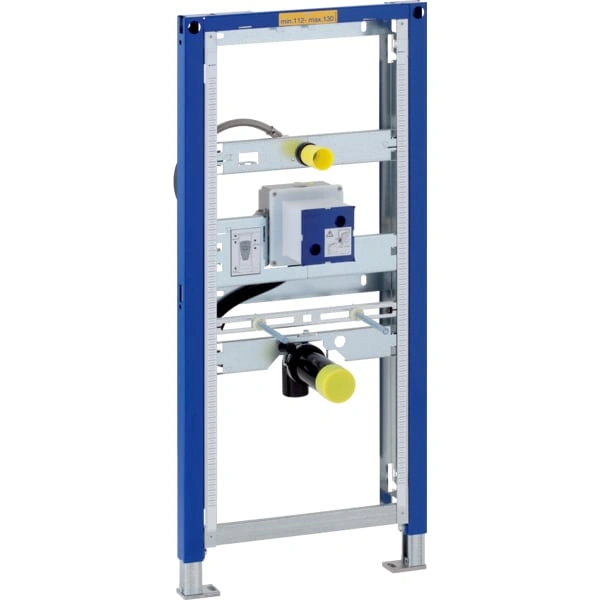

Инсталляция для писсуара Geberit Duofix 111.689.00.1

Описание

Технические характеристики

• Гидравлическое давление 1-8 бар
• Максимальное испытательное давление воды 16 бар
• Максимальное испытательное давление воздуха/инертного газа 3 бар
• Максимальная температура воды 30 °C
• Расход воды при 1 бар без ограничителя расхода 0.3 л/с
• Расход воды при давлении 1 бар с ограничителем расхода 0.24 л/с

Цели применения

• Для гипсокартонных стен
• Для встраивания в пристенки по высоте рамы или по высоте помещения
• Для встраивания в фальшстены по высоте помещения
• Для встраивания в перегородку систем Geberit Duofix по высоте рамы или помещения
• Для монтажа писсуаров
• Для систем управления смывом писсуаров Geberit для срытого монтажа, антивандальных

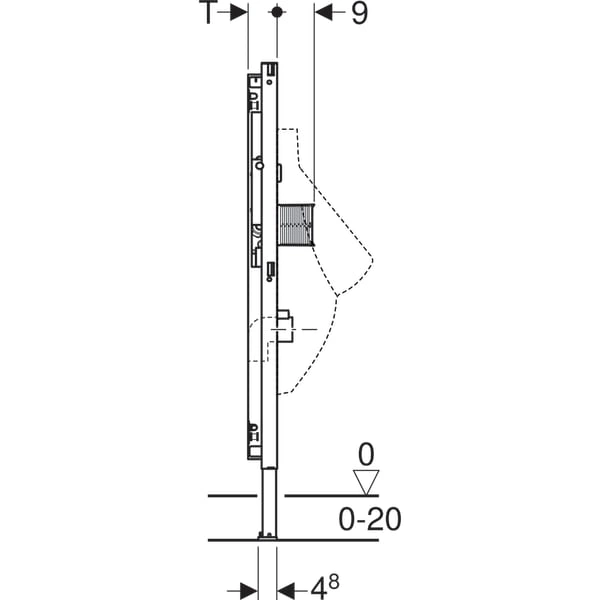

• Для напольных покрытий толщиной 0–20 см

Характеристики

• Самонесущая pама с порошковой окраской
• Рама с отверстиями ø 9 мм для крепления в деревянном каркасе
• Стойка оцинкованная
• Стойки с возможностью перемещения 0–20 см
• Стойки с защитой от скольжения
• Опорные площадки поворотные
• Глубина опорных площадок подходит для монтажа в U-образные профили UW 50 и UW 75 и в направляющие системы Geberit Duofix

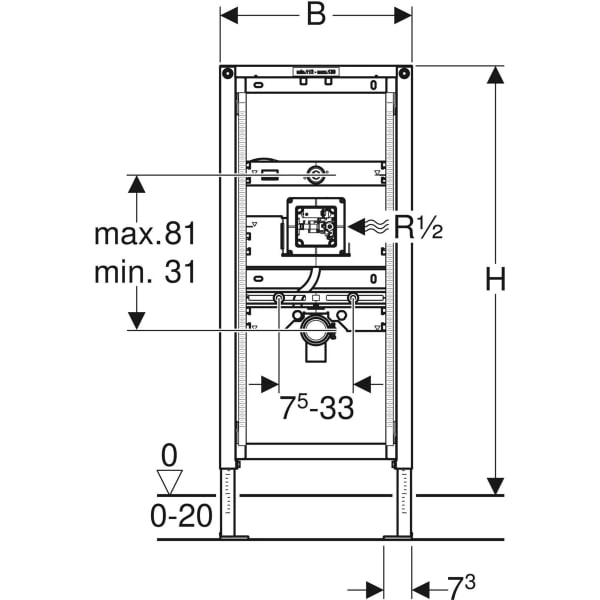

• Высота элемента корректируется по писсуару, 112–130 см
• Универсальная коробка скрытого монтажа для систем управления смывом писсуара Geberit
• Соединительная клемма для подключения электропитания к коробке скрытого монтажа
• Подвод воды справа к коробке скрытого монтажа
• Подвод воды, совместимый с MasterFix и MeplaFix
• Соединительное колено может монтироваться без использования инструментов
• Предварительно смонтирован запорный вентиль с дросселем
• Со встроенной трубкой подвода для промывания трубопровода
• Окно технического обслуживания за писсуаром
• Защитная крышка окна обслуживания 10,5 х 10,5 см с возможностью укорачивания без применения инструментов
• Гибкий промывочный шланг с направляющей и встроенным обратным клапаном
• Оснащено трубкой подвода для подключения датчика к сифону системы управления смывом писсуара
• Крепление для подвода воды ø 32 мм регулируется по высоте
• Регулируемое по высоте и шумопоглощающее крепление для соединительного колена
• Крепления писсуара М8, регулируются по ширине и высоте
• Траверсы с обозначением центра, устанавливаются без применения инструментов
• Возможно дополнительное крепление писсуара с помощью принадлежностей
• Возможно переоборудование с помощью специальных принадлежностей на писсуар с распыляющей головкой

Объем поставки

• Подвод воды R 1/2"
• Защитный короб с крышкой
• Защитная заглушка
• Соединительное колено из ПНД, ø 63/50 мм
• Уплотнение ø 57/50 мм
• Защитная заглушка
• 2 резьбовые шпильки M8
• Крепеж
