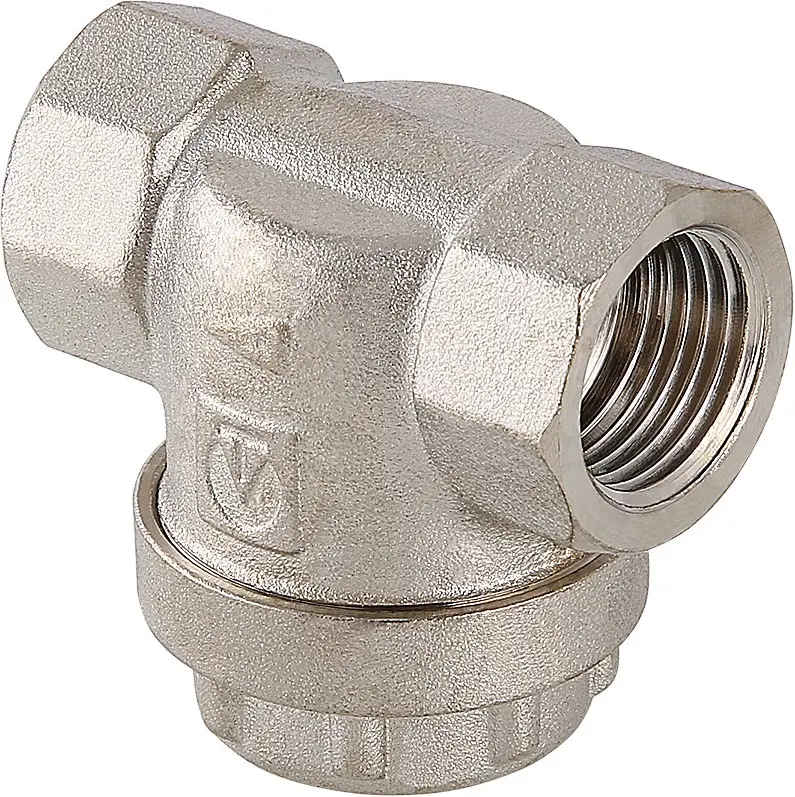

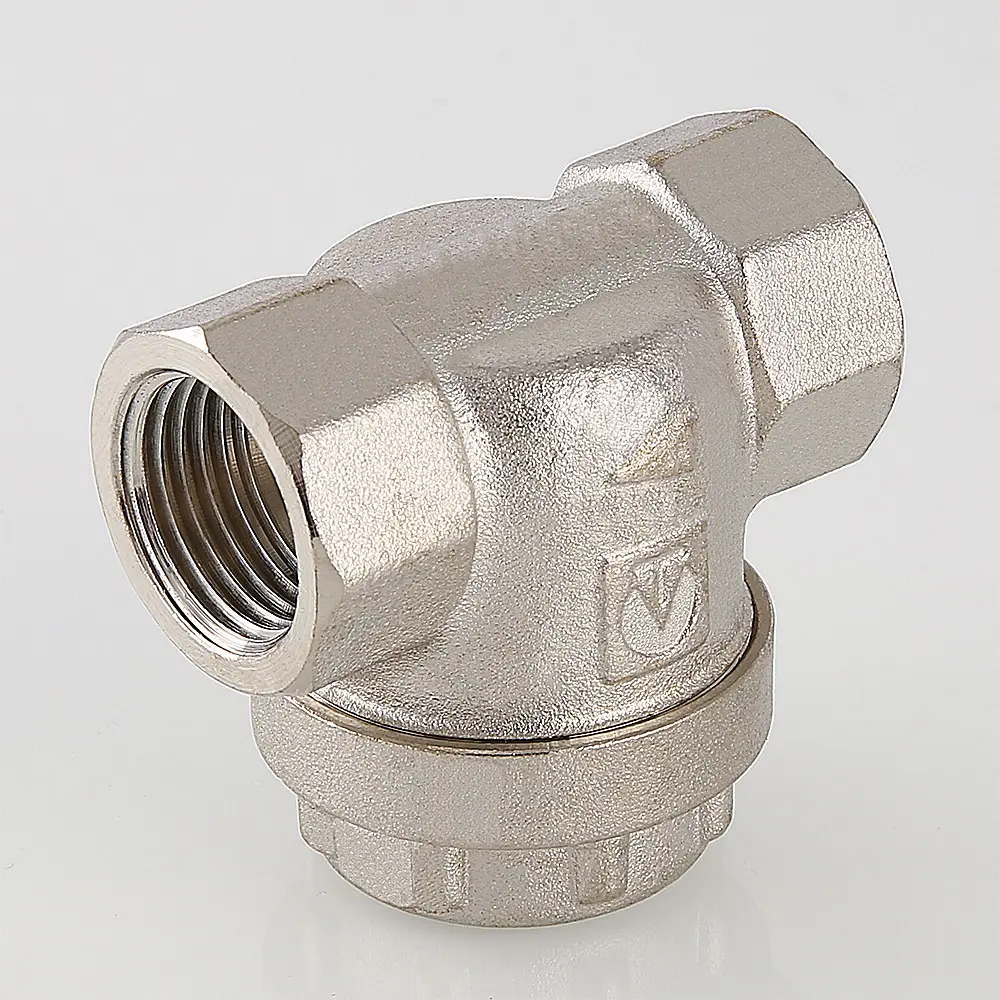

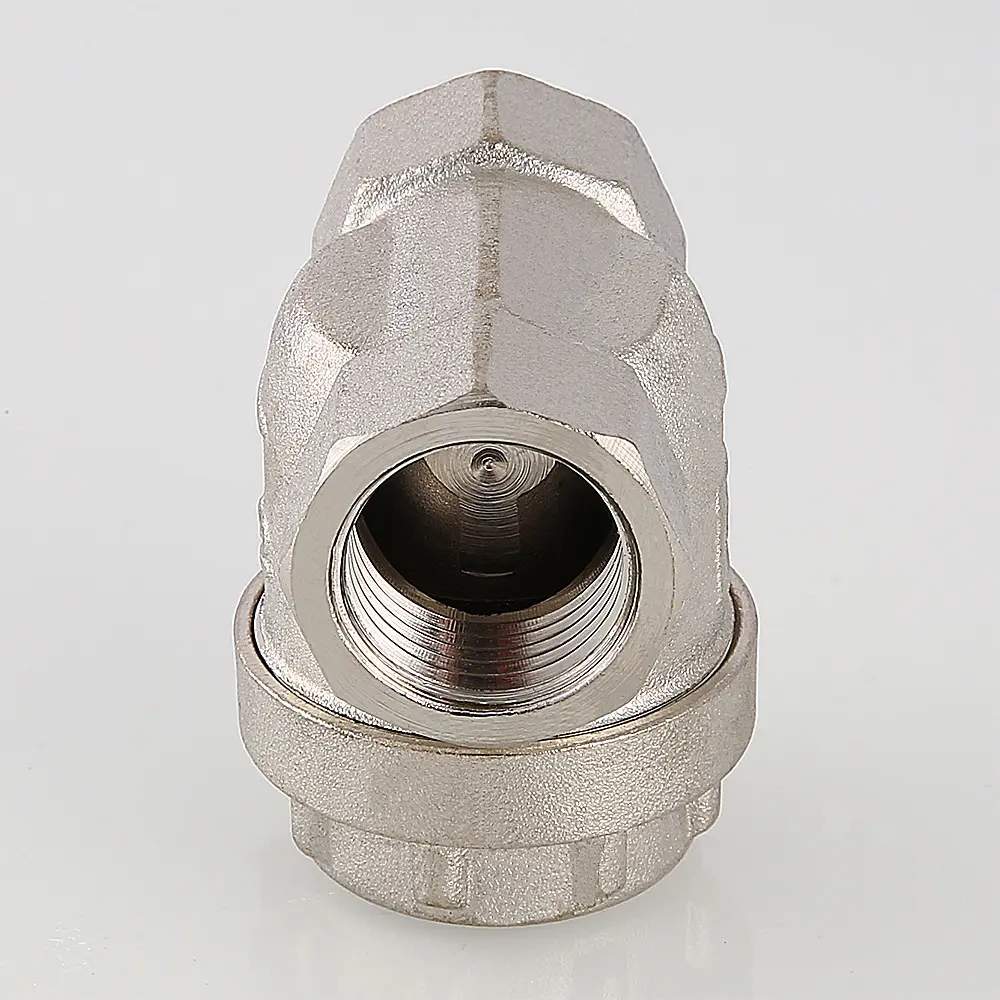

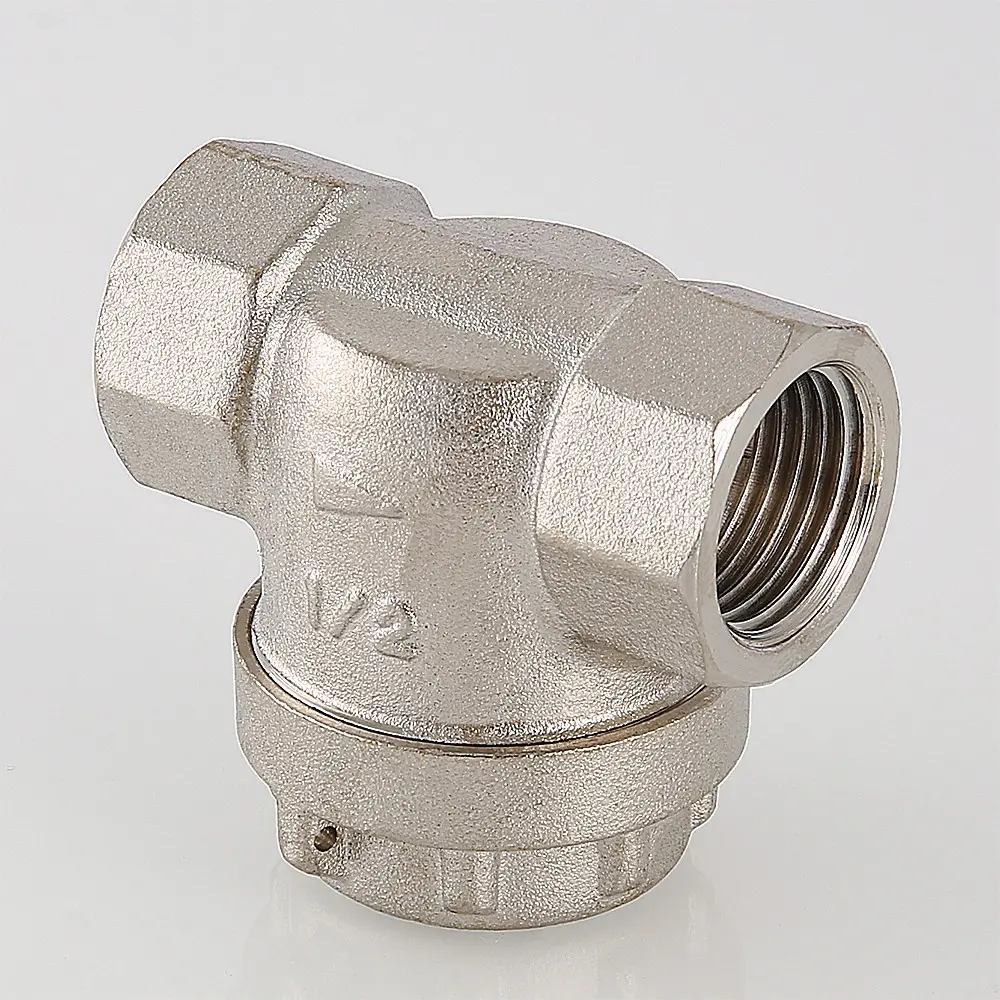

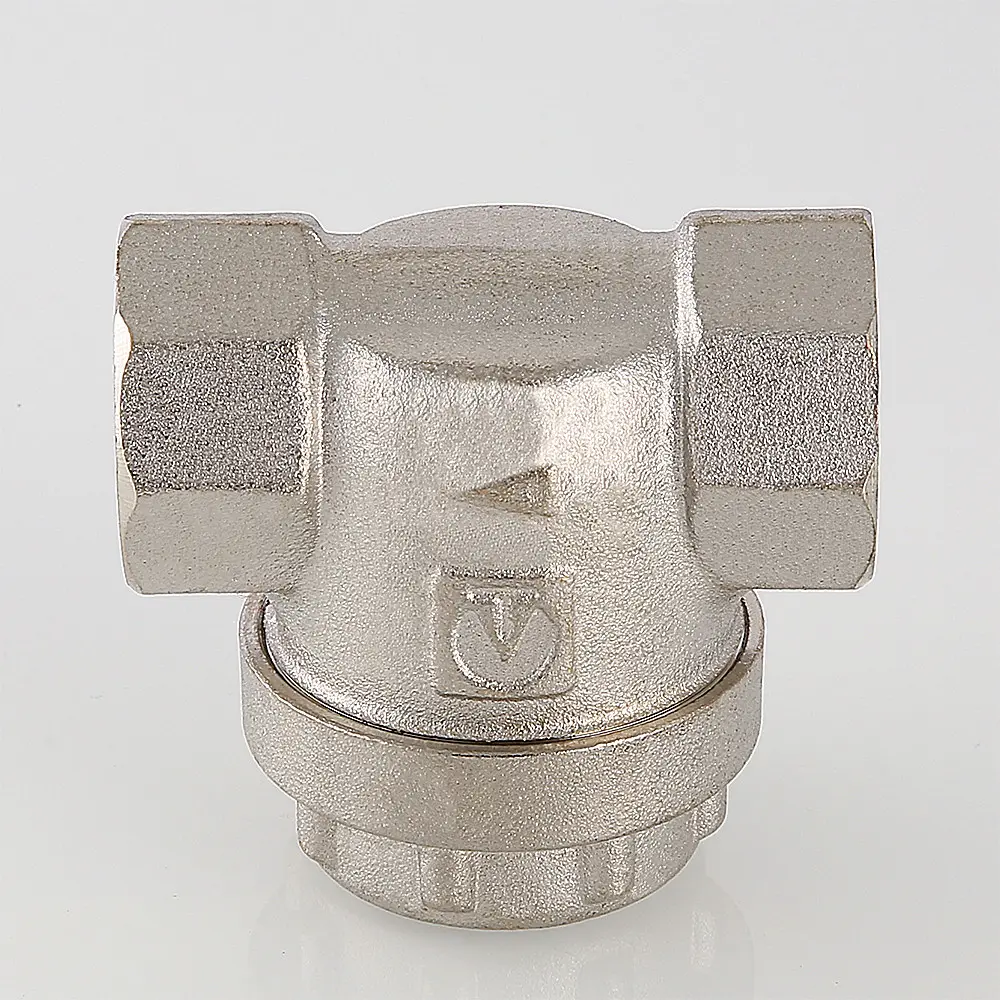

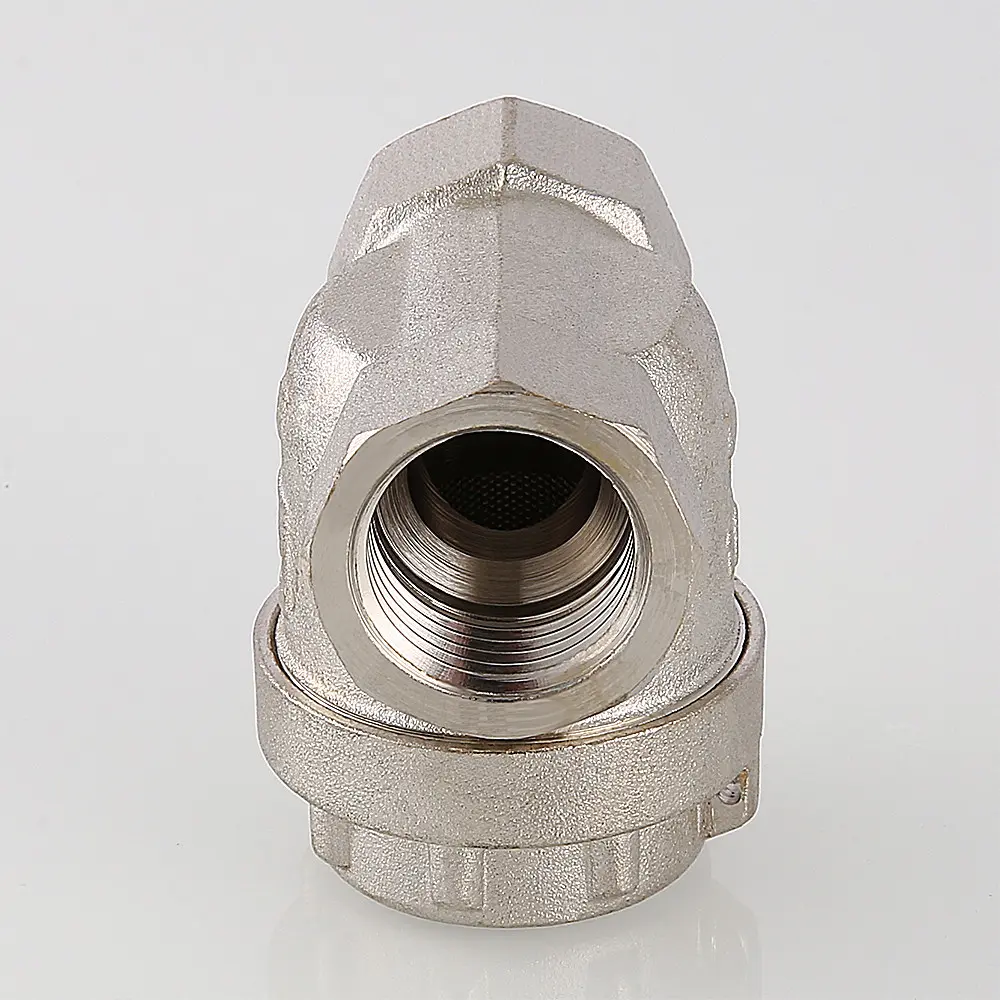

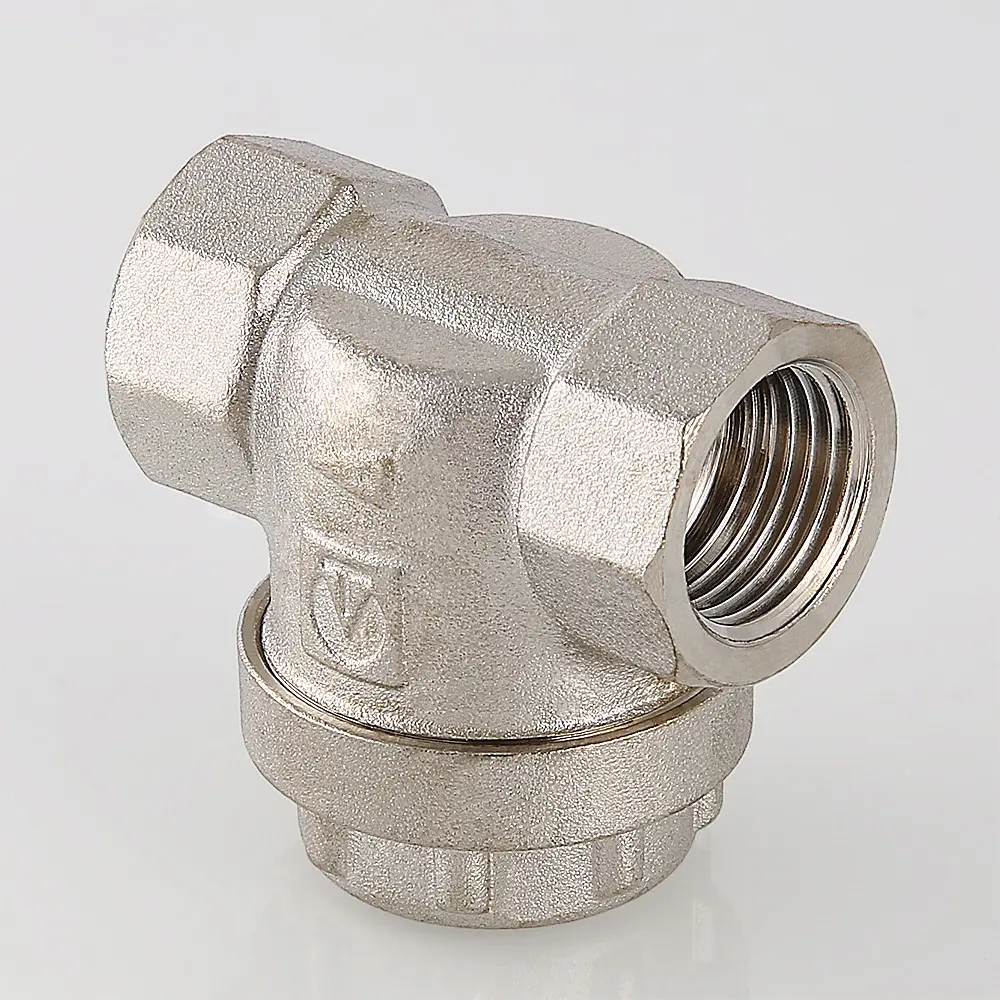

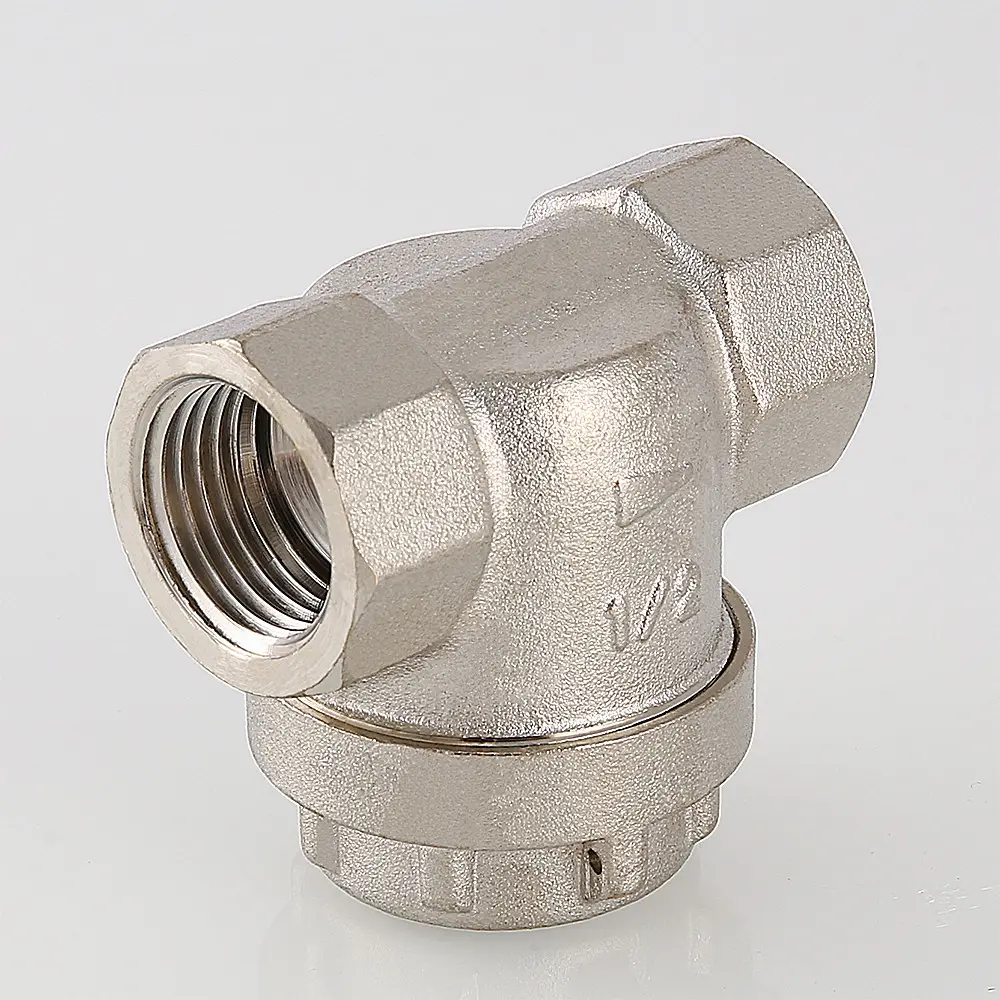

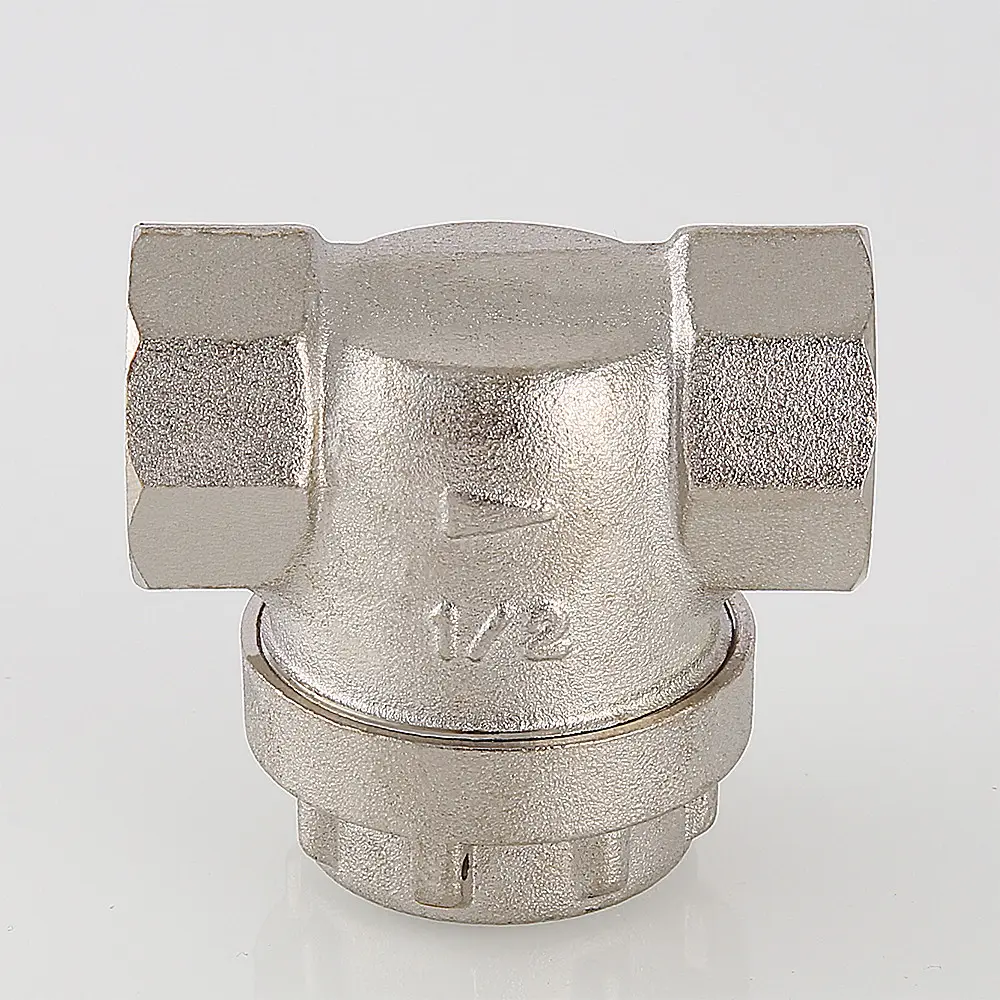

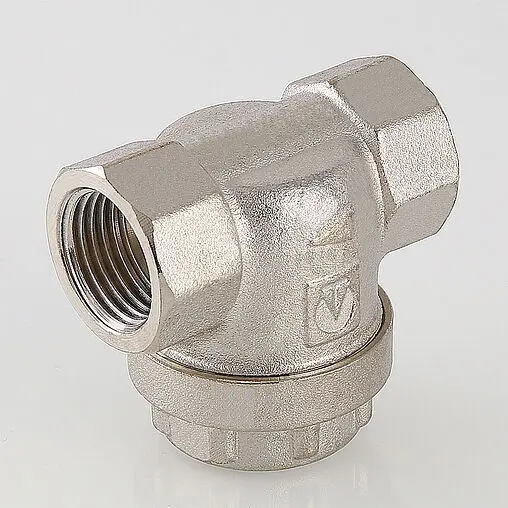

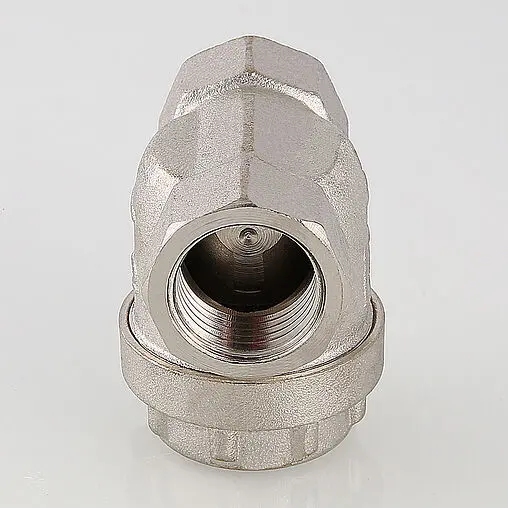

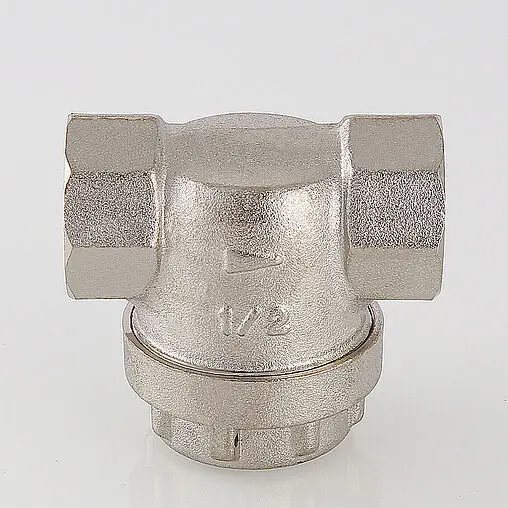

Фильтр механической очистки прямой VALTEC серии VT.388.N
Назначение и область применения.
Фильтры VT.388.N.04 предназначены для очистки потока от механических примесей в системах трубопроводов горячей и холодной воды ( в том числе питьевого качества), сжатого воздуха, масла и жидких углеводородов при температуре транспортируемой среды до 110°C .

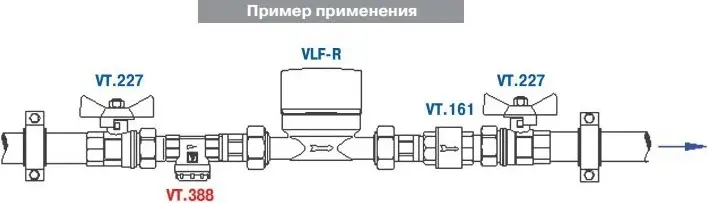

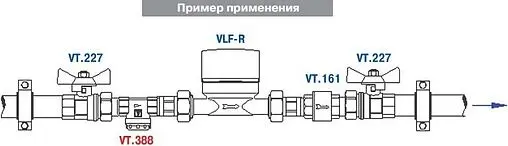

Основная сфера применения - квартирные узлы ввода и учета холодного и горячего водопровода.
Резьба заглушки фильтровальной камеры расположена вне зоны влияния рабочей среды, что предохраняет её от «закисания».
Технические характеристики.

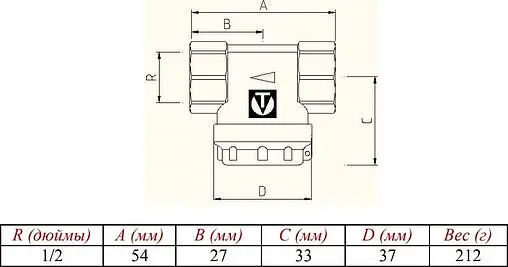

- Присоединительная резьба – 1/2" в/в (ГОСТ 6357-81)
- Рабочее давление – 16 бар
- Пробное давление – 24 бара
- Размер ячеи сетки – 300 мкм
- Диапазон температур рабочей среды – +1÷110 ºС
- Условная пропускная способность на чистом фильтре, Kv – 3,65 м³/час
- Номинальный расход на чистом фильтре – 1,83 м³/час
- Допустимая температура среды, окружающей изделие – 60 ºС
- Максимальная относительная влажность среды, окружающей изделие – 80 %
- Допустимый изгибающий момент на корпус изделия – 85 Нм
- Допустимый монтажный момент при выполнении резьбовых соединений – 35 Нм
- Средний полный срок службы – 15 лет
фильтр механической очистки прямого типа (линейный). Может устанавливаться в горизонтальном и вертикальном положении. Корпус и пробка фильтра выполнены из латуни марки CW617N (европейский стандарт EN 12165), никелированы. Между ними имеется уплотнительное кольцо из EPDM. Пробка оснащена отверстием для пломбировки.
