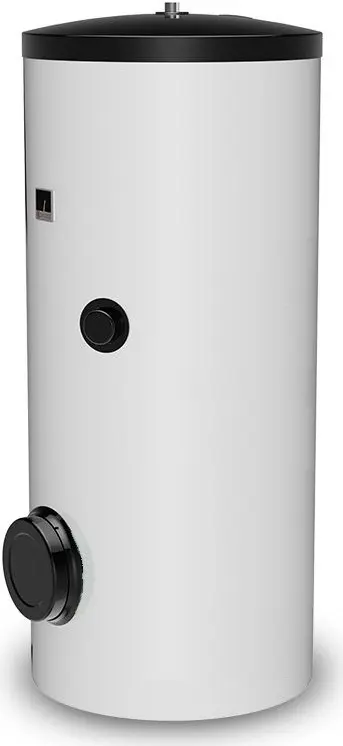

Бойлер косвенного нагрева с возможностью установки ТЭНа Drazice OKC 750 NTR/BP (99 кВт) 105513053

Описание

Бойлер косвенного нагрева Drazice OKC 750 NTR/BP с боковым фланцем, оборудован регулятором температуры ГТВ (термостат для управления трёхходовым клапаном или циркуляционным насосом) с электропитанием 230 V/50 Hz. В нижней части водонагревателя находится смотровой фланцевый люк для чистки внутренней поверхности резервуара и для монтажа, если это необходимо, вспомогательного электрического нагревательного элемента серии TPK из каталога дополнительного оборудования. При применении водонагревателей в системах с солнечными батареями, водонагреватели объёмом от 200 литров оборудованы патрубком 6/4″ для электронагревательного элемента TJ, размещённым над солнечным теплообменником (см. каталог дополнительного оборудования).

Номинальная мощность бойлера Дражице OKC NTR/BP гарантирует достаточное количество горячей воды для квартир, производственных помещений, ресторанов и подобных объектов. Для получения горячей воды можно использовать по выбору электроэнергию, различные типы котлов центрального отопления на возобновляемых источниках энергии (тепловые насосы, солнечные коллекторы), а также их комбинацию.

Запорные клапаны теплообменника должны быть открыты, тем самым обеспечивается проток отопительной воды из системы водяного отопления. Вместе с запорным клапаном на впуск к теплообменнику рекомендуется установить воздуховыпускной клапан, с помощью которого по мере необходимости, особенно в начале отопительного сезона, проводится выпуск воздуха из теплообменника. Время нагревания посредством теплообменника зависит от температуры и протока воды в системе водяного отопления.

• Номинальная отопительная мощность при температуре отопления воды 80 °C и расходу 720 л/час равна 99 кВт.
• Версия NTR имеет один теплообменник, размещенный в нижней части резервуара, а для нагрева использует один источник отопительной воды.

Конструкция бойлера

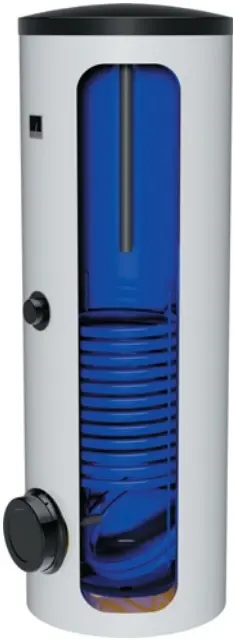

Резервуар водонагревателя сварен из стального листа, теплообменники – из стальной трубы, и все полностью покрыто эмалью, устойчивой к воздействию горячей воды. В качестве дополнительной антикоррозионной защиты в верхней части водонагревателя установлен магниевый анод, который регулирует электрический потенциал внутренней части емкости и таким образом уменьшает опасность его ржавления. В емкости приварены выводы горячей воды, холодной воды и циркуляционное отверстие. Под пластиковой крышкой на боковой поверхности водонагревателя объемом находится очистительное и смотровое отверстие с фланцем, в отверстии можно установить нагреватель с различной мощностью. Водонагреватель также имеет отверстие G6/4″, в котором можно установить нагревательный элемент серии TJ G6/4″. Он применяется в том случае, если водонагреватель подключен к гелиосистеме или системе с тепловым насосом – для дополнительного нагрева воды в верхней части водонагревателя до требуемой температуры. Водонагреватель устанавливается на пол рядом с источником горячей воды или поблизости от него. Резервуар испытан давлением 0,9 МПа, теплообменники – давление 1,5 МПа. Индикатор температуры расположен на оболочке водонагревателя. Изоляцию резервуара образует NEODUL толщиной 80 мм. На водонагреватель надет пластиковый корпус (отвержденный полистирол).

Рекомендации по эксплуатации

При значительном содержании в воде солей кальция рекомендуем установить дополнительно какое-либо устройство для удаления накипи или установите термостат на рабочую температуру максимум 60 o C. Для должной эксплуатации необходимо использовать питьевую воду соответствующего качества. Для предотвращения возможных осаждений рекомендуем устанавливать дополнительный водный фильтр.

Помещение, где будет эксплуатироваться устройство, не должно промерзать. Температура в месте установки водонагревателя должна быть больше +2 °C. Монтаж прибора должен проводиться на месте, которое может считаться пригодным для установки, т. е. обеспечивается беспроблемный доступ к оборудованию для возможного техобслуживания, ремонта или замены.

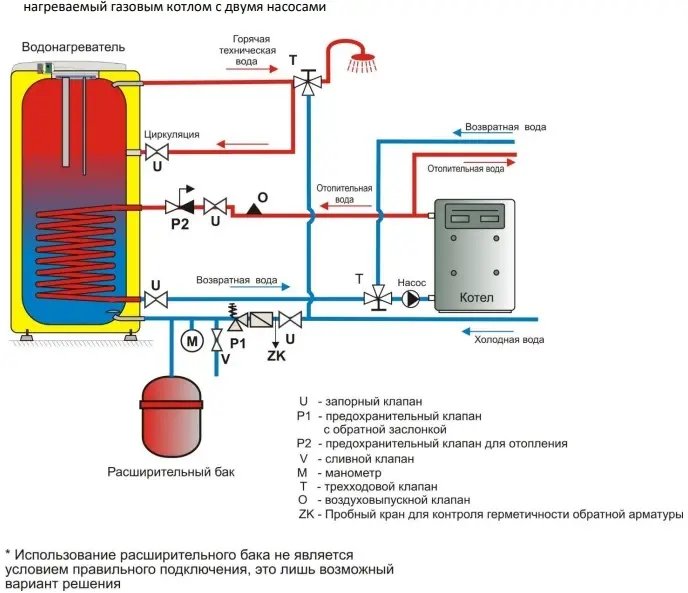

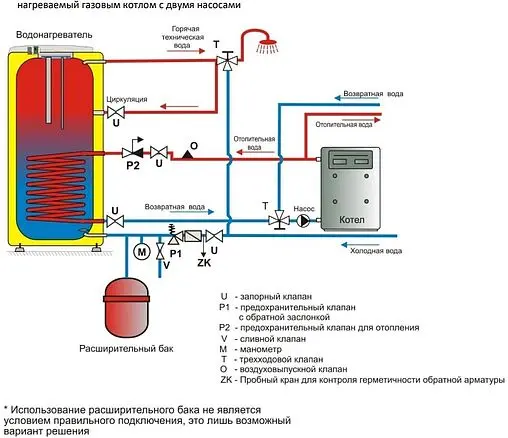

Каждый отдельно закрываемый водонагреватель должен быть оснащен на входе холодной воды затвором, испытательным краном или пробкой для контроля работы обратной арматуры, обратной арматурой и предохранительным клапаном. Водонагреватели объемом более 200 литров – также измерителем давления.Резервуар должен использоваться исключительно в соответствии с условиями, приведенными на табличке параметров, и инструкциями по электрическому подключению. Кроме национальных законоположений и стандартов, должны соблюдаться условия подключения, установленные местными предприятиями энерго- и водоснабжения,  а также инструкции по монтажу и обслуживанию.
