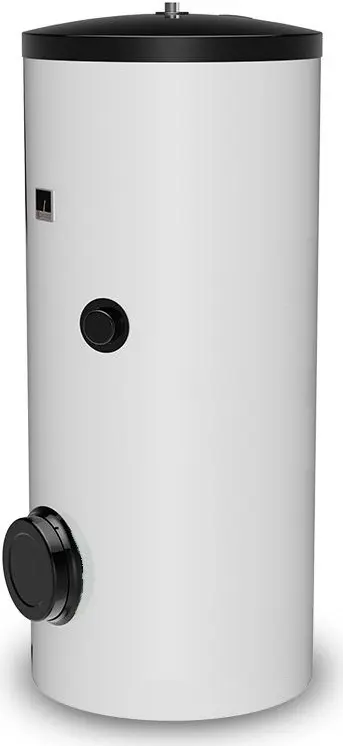

Бойлер косвенного нагрева с возможностью установки ТЭНа Drazice OKC 300 NTR/BP (35 кВт) 121070101

Описание

Бойлер косвенного нагрева Drazice OKC 300 NTR/BP с боковым фланцем, оборудован регулятором температуры ГТВ (термостат для управления трёхходовым клапаном или циркуляционным насосом) с электропитанием 230 V/50 Hz, и с объёмом до 200 литров – предохранительным клапаном и выводом для циркуляции. В нижней части водонагревателя находится смотровой фланцевый люк для чистки внутренней поверхности резервуара и для монтажа, если это необходимо, вспомогательного электрического нагревательного элемента серии TPK из каталога дополнительного оборудования. При применении водонагревателей в системах с солнечными батареями, водонагреватели объёмом от 200 литров оборудованы патрубком 6/4″ для электронагревательного элемента TJ, размещённым над солнечным теплообменником (см. каталог дополнительного оборудования).

Номинальная мощность бойлера Дражице OKC NTR/BP гарантирует достаточное количество горячей воды для квартир, производственных помещений, ресторанов и подобных объектов. Для получения горячей воды можно использовать по выбору электроэнергию, различные типы котлов центрального отопления на возобновляемых источниках энергии (тепловые насосы, солнечные коллекторы), а также их комбинацию.

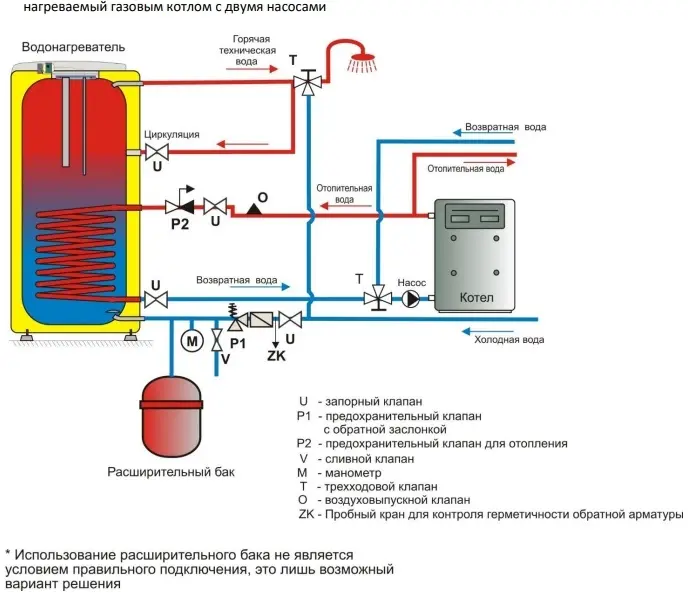

Запорные клапаны теплообменника должны быть открыты, тем самым обеспечивается проток отопительной воды из системы водяного отопления. Вместе с запорным клапаном на впуск к теплообменнику рекомендуется установить воздуховыпускной клапан, с помощью которого по мере необходимости, особенно в начале отопительного сезона, проводится выпуск воздуха из теплообменника. Время нагревания посредством теплообменника зависит от температуры и протока воды в системе водяного отопления.

• Номинальная отопительная мощность при температуре отопления воды 80 °C и расходу 720 л/час равна 35 кВт.
• Версия NTR имеет один теплообменник, размещенный в нижней части резервуара, а для нагрева использует один источник отопительной воды.

Конструкция бойлера

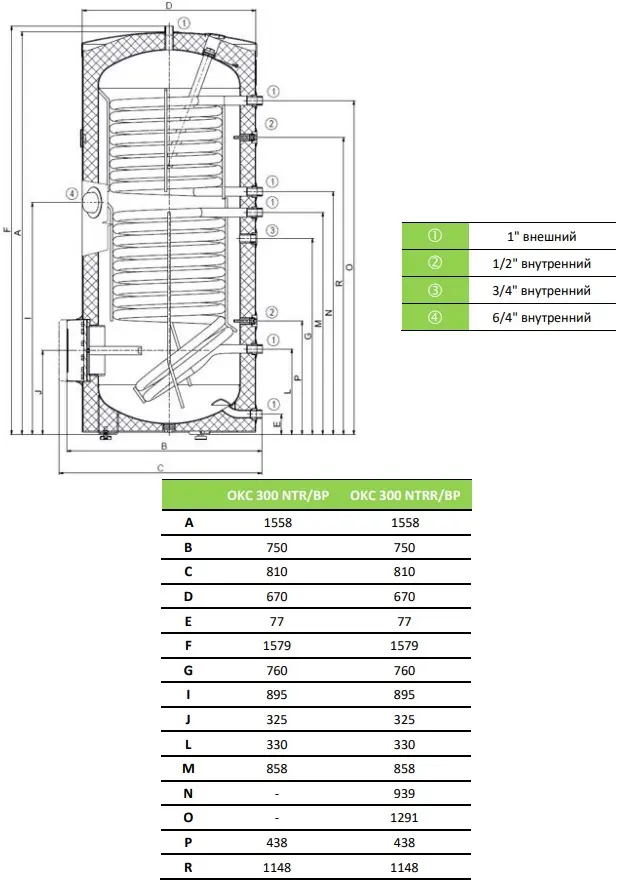

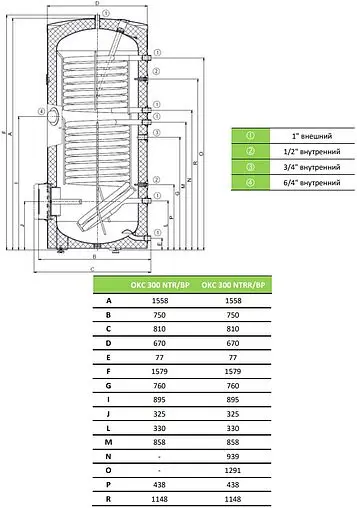

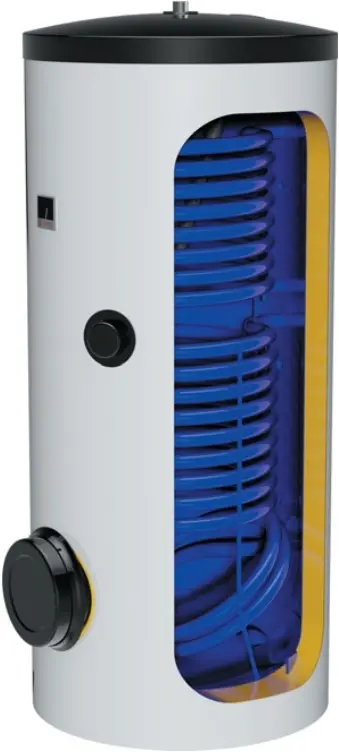

Резервуар водонагревателя сварен из стального листа, теплообменники – из стальной трубы, и все полностью покрыто эмалью, устойчивой к воздействию горячей воды. В качестве дополнительной антикоррозионной защиты в верхней части водонагревателя установлен магниевый анод, который регулирует электрический потенциал внутренней части емкости и таким образом уменьшает опасность его ржавления. В емкости приварены выводы горячей воды, холодной воды и циркуляционное отверстие. Под пластиковой крышкой на боковой поверхности водонагревателя объемом находится очистительное и смотровое отверстие с фланцем, в отверстии можно установить нагреватель с различной мощностью. Нагреватель 200 – 250 л имеет отверстие G6/4″, в котором можно установить нагревательный элемент серии TJ G6/4″. Он применяется в том случае, если водонагреватель подключен к гелиосистеме или системе с тепловым насосом – для дополнительного нагрева воды в верхней части водонагревателя до требуемой температуры. Водонагреватель устанавливается на пол рядом с источником горячей воды или поблизости от него. Баки и теплообменники проверено в 1,5 раза большим значением рабочего давления. Индикатор температуры расположен на оболочке водонагревателя. Изоляцию резервуара образует слой полиуретановой пены толщиной 42 мм. Внешний корпус водонагревателя изготовлен из стального листа, покрытого порошковой краской.

Рекомендации по эксплуатации

При значительном содержании в воде солей кальция рекомендуем установить дополнительно какое-либо устройство для удаления накипи или установите термостат на рабочую температуру максимум 60 o C. Для должной эксплуатации необходимо использовать питьевую воду соответствующего качества. Для предотвращения возможных осаждений рекомендуем устанавливать дополнительный водный фильтр.

Помещение, где будет эксплуатироваться устройство, не должно промерзать. Температура в месте установки водонагревателя должна быть больше +2 °C. Монтаж прибора должен проводиться на месте, которое может считаться пригодным для установки, т. е. обеспечивается беспроблемный доступ к оборудованию для возможного техобслуживания, ремонта или замены.

Каждый отдельно закрываемый водонагреватель должен быть оснащен на входе холодной воды затвором, испытательным краном или пробкой для контроля работы обратной арматуры, обратной арматурой и предохранительным клапаном. Водонагреватели объемом более 200 литров – также измерителем давления.Резервуар должен использоваться исключительно в соответствии с условиями, приведенными на табличке параметров, и инструкциями по электрическому подключению. Кроме национальных законоположений и стандартов, должны соблюдаться условия подключения, установленные местными предприятиями энерго- и водоснабжения,  а также инструкции по монтажу и обслуживанию.
